Упрощенная схема передатчика и приемника ADPCM

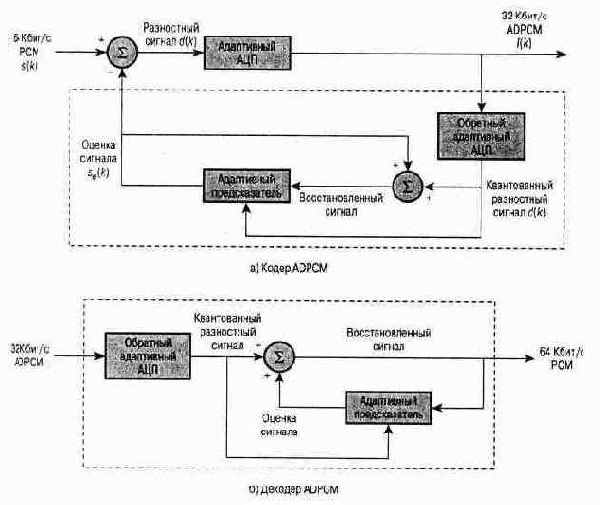

Рисунок 3.7 - Упрощенная схема передатчика и приемника ADPCM
Адаптивное устройство квантования (аналого-цифрового преобразователя — АЦП) в качестве входных данных принимает значение разности d(k) между модулированным сигналом s(k) и оценкой этого сигнала sf(k), а на выходе выдает 4-битовый модулированный сигнал ADPCM I(k). Соответствующее отображение значений приведено в первых двух столбцах табл. 3.3. До квантования d(k) представляется в виде логарифма по основанию 2, масштабируется на величину y(k) — множитель адаптации, основанный на скорости изменения сигнала от выборки к выборке. Полученный результат представляется как 4 бит, которые и передаются как сигнал ADPCM.
