Схема фиксированного распределения частот FDMA для спутниковой связи

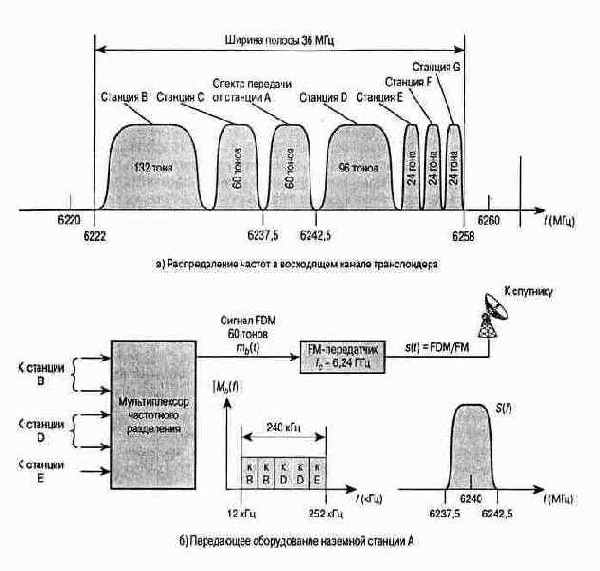

Рисунок 1.11 - Схема фиксированного распределения частот FDMA для спутниковой связи
Несмотря на то что наземная станция может передавать на спутник только одну несущую (например, станция А передает на частоте 6,24 ГГц в полосе шириной 5 МГц), она должна быть способна к приему по крайней мере по одной несущей от каждой удаленной станции, с которой она хочет поддерживать связь (к примеру, станция А должна принимать три несущие, которые являются частью передачи станций В, D и Е).
Спутник не выполняет функций коммутатора, хотя он принимает от различных источников отдельные участки канала шириной 36 МГц. На спутнике происходит только прием сигналов в пределах этого спектра, их преобразование в полосу, центрированную на частоте 4 ГГц, и повторная передача. Используемая полоса частот имеет довольно значительную ширину. Например, станция А должна передавать 60 голосовых каналов, которые занимают всего 240 кГц (т.е. один канал занимает 4 кГц), а выделена для этой станции полоса шириной 5 МГц. Такая широкая полоса требуется из-за использования частотной (а не амплитудной) модуляции, которая позволяет сохранить сигнал при передаче его на большие расстояния, а также минимизировать требования к мощности спутника.
