Пример мобильного сотового соединения

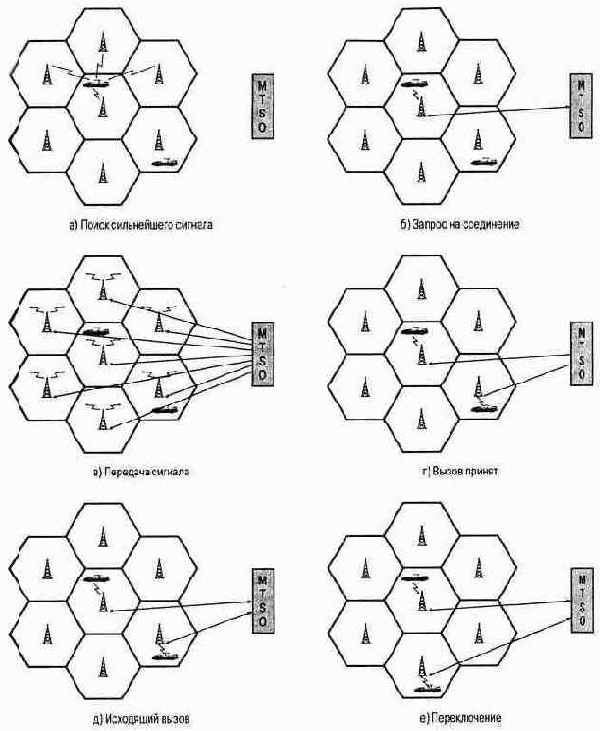

Рисунок 2.6 - Пример мобильного сотового соединения
• Звонок с мобильного устройства. Звонок с мобильного устройства начинается с отправки номера вызываемого устройства по предварительно выбранному каналу (см. Рисунок 2.6, б). Приемник мобильного устройства сначала проверяет, свободен ли настроечный канал, анализируя информацию в прямом (от базовой станции) канале. Когда обнаруживается, что канал свободен, мобильное устройство может начинать передачу в соответствующем обратном (к базовой станции) канале. Базовая станция в свою очередь отправляет запрос на коммутатор MTSO.
• Избирательный вызов. Далее коммутатор MTSO пытается установить связь с вызываемым устройством. Коммутатор отправляет адресное сообщение определенной базовой станции, в зависимости от номера вызывающего мобильного устройства (см. Рисунок 2.6, в). Каждая базовая станция передает сигналы избирательного вызова в собственном выделенном настроечном канале.
• Принятие вызова. Вызываемое мобильное устройство распознает свой номер в настроечном канале, за которым следит в настоящий момент, и отвечает данной базовой станции. Базовая станция отправляет ответ на коммутатор MTSO, который устанавливает канал связи между вызывающей и вызываемой базовыми станциями. В то же самое время коммутатор MTSO выбирает подходящий канал информационного обмена внутри ячейки каждой базовой станции и уведомляет каждую базовую станцию, которые в свою очередь уведомляют свои мобильные устройства (см. Рисунок 2.6, г). Оба мобильных устройства настраиваются на выделенные им каналы.
• Текущий вызов. Пока поддерживается соединение, два мобильных устройства обмениваются голосовыми сигналами или данными, проходящими через соответствующие базовые станции и коммутатор MTSO (см. Рисунок 2.6, д).
• Переключение. Если мобильное устройство во время соединения выходит за пределы одной ячейки и входит в зону действия другой, то старый информационный канал следует заменить каналом, выделенным новой базовой станции в новой ячейке (см. Рисунок 2.6, е). Система осуществляет это изменение, не прерывая звонка и не беспокоя пользователя.
Система также выполняет некоторые другие функции, не представленные на Рисунок 2.6.
• Блокирование вызова. Если при звонке с мобильного устройства все информационные каналы, выделенные ближайшей базовой станции, заняты, то мобильное устройство предпринимает предварительно заданное количество последовательных попыток установления связи. После определенного количества неудачных попыток пользователю возвращается сигнал "занято".
• Завершение вызова. Когда один или оба пользователя вешают трубку, об этом узнает коммутатор MTSO и освобождает информационные каналы обеих базовых станций.
• Потеря вызова. Если в определенный период соединения из-за интерференции или слабого сигнала базовая станция не может поддерживать минимально требуемую интенсивность сигнала, то информационный канал связи с пользователем прерывается, о чем уведомляется коммутатор MTSO.
• Звонки стационарным и удаленным мобильным абонентам/от стационарных и удаленных мобильных абонентов. Коммутатор MTSO подключен к коммутатору общественной телефонной сети. Это означает, что коммутатор MTSO может устанавливать соединение между мобильным пользователем из своей зоны и стационарным абонентом через телефонную сеть. Более того, MTSO может соединяться через телефонную сеть либо через выделенные каналы связи с удаленными MTSO и устанавливать соединение между мобильным пользователем из своей зоны и удаленным мобильным пользователем.
