Схема маркерного сегмента

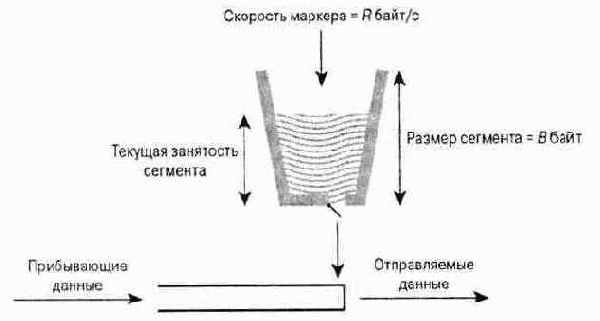

Рисунок 6.19 - Схема маркерного сегмента
В течение достаточно большого промежутка времени скорость передачи данных, которую разрешает маркерный сегмент, равна R. Однако в период отсутствия данных или при относительно медленной скорости их поступления емкость сегмента увеличивается, чтобы в дальнейшем принять на В байтов больше, чем определяется средней скоростью. Таким образом, В обозначает допустимую степень неравномерности потока данных.
Если оба параметра протокола L2CAP имеют значение 0, то для данного приложения маркерная схема не требуется и использоваться не будет. Если оба параметра равны 1, это значение называется безразличным. Для услуг "без обязательств" безразличное значение указывает, что запрашивающей стороне требуется настолько большой маркер или сегмент, насколько может гарантировать отвечающая сторона, а для гарантированной услуги оно означает, что на момент запроса скорость передачи данных будет максимальной или максимальным будет размер сегмента.
Максимальная ширина полосы (измеряется в байтах в секунду) определяет, насколько быстро может происходить пересылка пакетов между приложениями. Некоторые промежуточные системы используют эту информацию для более эффективного распределения ресурсов. Предположим, что маркерный сегмент полон, а в поток поступает серия пакетов, размер которых равен размеру сегмента. Если не ввести ограничивающий механизм, такое событие может надолго "засорить" сегмент. Максимальная скорость передачи — это и есть такой ограничитель, который определяет, с какой частотой последовательные пакеты могут вводиться в сеть.
Ожидание — это максимально допустимая задержка (выражается в микросекундах) между отправкой бита и началом его передачи по радиоканалу.
Разброс задержек — это разность (в микросекундах) возможных максимальной и минимальной задержек пакета. Указанное значение используется приложениями для вычисления объема буфера, необходимого принимающей стороне для восстановления схемы передачи данных. Если принимающему приложению требуется, чтобы данные поступали так же, как передавались, ему, возможно, придется временно занести поступающие данные в буфер, чтобы приемник смог подстроиться под схему передачи. В качестве примера можно привести ситуацию, когда приложение передает данные, такие, как выборки речи, которые генерируются и проигрываются через регулярные промежутки времени. В зависимости от размера буфера, который может предоставить принимающий хост, будет меняться и разброс задержек, допустимый при передаче отдельных пакетов потока.
