Перестройка частоты Перестройка

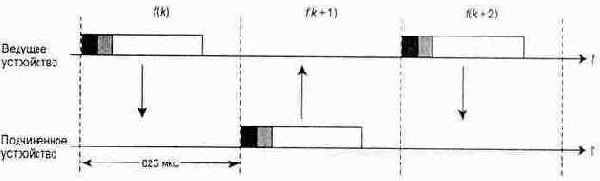

Рисунок 6.6 - Дуплекс с временным разделением (TDD) с перестройкой частоты (FH)


Передача пакета начинается в начале слота. Длина пакета может равняться 1, 3 или 5 слотам. Передача многослотового пакета ведется на одной частоте, без перестройки (Рисунок 6.7). В течение следующего слота передатчик переходит на частоту, определенную для данного периода времени последовательностью изменения частоты (таким образом, несколько частот последовательности пропускаются).

Использование TDD предотвращает перекрестные помехи между операциями приема и передачи в радиотрансивере, что просто необходимо, если каждое устройство должно иметь один чип Bluetooth. Поскольку передача и прием происходят в разных слотах, в них используются разные частоты.

Последовательность перестройки частоты определяется ведущим устройством пикосети и является функцией его Bluetooth-адреса. При этом для генерации этой последовательности используется довольно сложная математическая операция, включающая перестановку и выполнение операций исключающего ИЛИ.

Поскольку разные пикосети в одной области будут использовать разные ведущие устройства, отличаться будут и последовательности перестройки частоты. Таким образом, большую часть времени передачи двух устройств разных пикосетей в одной области будут идти по разным каналам. В некоторые моменты времени передачи в двух пикосетях будут вестись по одному физическому каналу, что приведет к конфликту и потере данных. Впрочем, такое случается довольно редко, и для страховки достаточно использовать схемы прямого исправления ошибок и выявления ошибок/запроса ARQ. Итак, некая форма множественного доступа с кодовым разделением каналов (code division multiple access — CDMA) успешно применяется к аппаратам разных пикосетей в одной рассеянной сети; именуется эта схема FH - CDMA.
