Когда станция получает кадр, адресованный

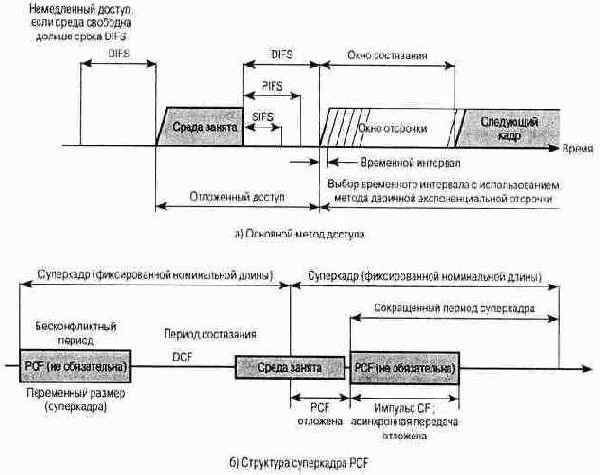

Рисунок 5.7 - Временная диаграмма управления доступом к среде IEEE 802.11
• Подтверждение (acknowledgment — АСК). Когда станция получает кадр, адресованный только ей (т.е. имеем не групповую или широковещательную передачу), она отвечает кадром АСК после ожидания только в течение времени SIFS. Получаем два желательных результата. Во первых, поскольку не используется обнаружение конфликтов, вероятность их возникновения больше, чем в схеме CSMA/CD, а подтверждение на уровне MAC обеспечивает эффективное восстановление после ошибок. Во-вторых, SIFS может использоваться для обеспечения эффективной доставки модуля данных протокола (protocol data unit — PDU) LLC, которая требует нескольких кадров MAC. В этом случае имеем следующий сценарий. Станция с готовым к передаче многокадровым PDU LLC последовательно передает кадры MAC. Каждый кадр подтверждается получателем по прошествии времени SIFS. Когда станция-источник получает кадр АСК, она немедленно (по прошествии времени SIFS) посылает следующий кадр последовательности. В результате как только станция захватывает контроль над каналом, она будет его удерживать до окончания передачи всех фрагментов PDU LLC.
• "Свободен для передачи" (clear to send — CTS). Станция может гарантировать доставку своего кадра, выпустив небольшой кадр RTS (Request to Send — запрос на передачу). Станция, которой адресован этот кадр, должна немедленно ответить кадром CTS, если она готова к приему. Все остальные станции получают кадр RTS и выжидают, используя среду, пока не увидят соответствующий кадр CTS или пока не истечет предопределенное время ожидания.
• Ответ на опрос (poll response). Этот момент будет объяснен позднее, при рассмотрении PCF.
Следующим по размеру интервалом IFS является PIFS. Он используется централизованным средством управления при организации упорядоченных опросов и имеет преимущество перед обычным конкурирующим информационным потоком. В то же время кадры, переданные с использованием SIFS, имеют преимущество перед опросом PCF.
И последний интервал, DIFS, используется для организации обычного асинхронного информационного потока.
