Программное обеспечение управления
StorEdge Resource Management Suite
StorEdge Resource Management Suite (SERMS) — специализированное программное обеспечение для выполнения всего комплекса работ администратора ресурсов систем хранения SAN: централизованный мониторинг систем хранения в целом и отдельных их элементов; централизованное ведение отчетов; полнофункциональный анализ загруженности и применимости элементов систем сетевого консолидированного хранения данных; оценка достаточности необходимой мощности и емкости для хранения консолидированных данных в SAN; подсчет стоимостных и ресурсных затрат в виде оценочного среднего и пикового значений.
SERMS включает модули Capacity Reporter, File Reporter и Global Reporter. Первый предназначен для автоматизации исследования, анализа, мониторинга и вывода статистики использования основных ресурсов консолидированного хранения. Модуль позволяет определять и локализовать критические точки функционирования сети хранения, обеспечивает с помощью графического интерфейса сетевой взгляд на систему управляемых ресурсов и структуры SAN, вывод результатов анализа функционирования SAN в виде рекомендаций и предсказаний появления возможных точек отказа, предоставляет администратору SAN вывод результатов отслеживания функционирования SAN в виде стандартизованных отчетных форм.
File Reporter предназначен для автоматизации работы по управлению использования консолидированного ресурса хранения. Данная функциональность разработана в дополнение к базовой функциональности Capacity Reporter, в рамках которой администратор не в состоянии отслеживать особенности функционирования SAN применительно к понятию «файл».
Global Reporter предназначен для автоматизации работы по управлению использования консолидированного ресурса хранения в том случае, если администратору систем хранения потребуется расширить базовую функциональность Capacity Reporter на гетерогенную систему и иерархическую инфраструктуру, включающую в себя как разнотипные серверы и неоднородные подсети, так и различные компоненты сети хранения.
StorEdge Utilization Suite
StorEdge Utilization Suite — специализированное программное обеспечение для автоматизации централизованного выполнения функциональности, связанной с ведением архивов, сохранением и аварийным восстановлением консолидированной информации в сетях хранения, предназначенное для решения следующих задач:
Ядром StorEdge Utilization Suite является управляющий унифицированный модуль (рис. 2) «Архиватор» (Archiver). В соответствии с той или иной политикой архивации и восстановления данных, предоставляемой из StorEdge Resource Management Suite, ядро организует выполнение последовательности регулярно исполняемых работ по сохранению и восстановлению данных. Archiver имеет набор методик быстрого параллельного поиска консолидированных данных, критичных по отношению к задачам хранения-восстановления. Доступ к реализациям этих методик базового модуля осуществляется с помощью агентов (arfind). Также Archiver имеет набор методик быстрого параллельного архивирования консолидированных данных, критичных по отношению к задачам хранения-восстановления. Доступ к реализациям этих методик базового модуля осуществляется с помощью агентов (arсору).
StorEdge Utilization Suite в текущей версии требует для развертывания 30 Мбайт дискового пространства на сервере и совместим по базовой функциональности с системами архивации-восстановления из Oracle 9i, Veritas VxVM, Veritas NetBackup, Legato Networker, Tivoli SANergy Tivoli File Sharing API. StorEdge Availability Suite
StorEdge Availability Suite — специализированное программное обеспечение для автоматизации управления консолидированным хранением данных в случаях, связанных с возможной потерей целостности инфраструктуры хранения. Система использует в качестве базовой политики механизм point-in-time копии данных и службу «удаленного зеркалирования» (remote mirror). Применение этих технологий для массивов SAN, построенных с применением RAID, позволяет снизить вероятность полной потери данных, что особенно важно для практического применения идеологии SAN в крупных информационных системах. Технология point-in-time позволяет регулярно получать полный моментальный «снимок» (snapshot) текущей структуры и актуального содержимого консолидированного банка данных сети хранения. Применение StorEdge Availability Suite позволяет выполнять копирование структуры и содержимого без прерывания обслуживания актуализированных процессов сетью хранения.

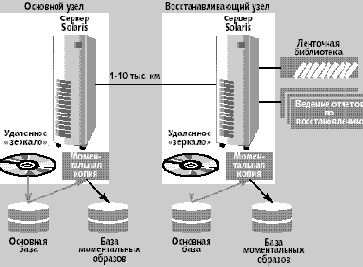

StorEdge Availability Suite в режиме реального времени выполняет получение копий point-in-time и производит репликацию данных между физически разнесенными серверами консолидированных систем хранения (рис. 3). Объемы данных и расстояния между физическими серверами могут достигать значений в сотни терабайт и десятки тысяч километров, что позволяет вплотную приблизиться к абсолютному решению задач класса disaster recovery.
 |
Рис.3. Схема функционирования StorEdge Availability Suite |
StorEdge Performance Suite
StorEdge Performance Suite — специализированное программное обеспечение для достижения максимальной производительности консолидированного хранения данных SAN. «Производительность», означает произведение мощности систем хранения на количество одновременно установленных на этих системах хранения каналов доступа. HPC предполагает построение модульных сетевых систем предоставления ресурсов и приоритет сетевой инфраструктуры сети хранения.
Подход HPC предусматривает полную интеграцию конкретных данных в рамках сетевых консолидированных SAN-структур, что приводит к необходимости работы в понятиях разделяемых форматов файловых систем с одной стороны, и использования высокопроизводительных линий оптоволоконной передачи консолидированных данных с широкой пропускной способностью — с другой.
В данных рамках специализированное программное обеспечение Sun StorEdge Performance Suite предназначено в первую очередь для управления процессами оптимального распределения консолидированных данных, балансировки загруженности каналов ввода-вывода подсистем SAN, автоматизации определения приоритетности поставки данных в зависимости от важности тех или иных сетевых приложений. При такой организации снимается вопрос о размещении данных в нескольких разнородных разнесенных консолидированных системах хранения и устраняется источник потерь производительности — необходимость увязки данных, управляемых в рамках разнотипных файловых систем. Переход к разделяемым форматам файловых систем упрощает интеграцию и консолидацию данных, снижает накладные расходы на их применение, однако повышает требования к программному инструментарию управления — StorEdge Performance Suite (рис. 4).
 |
Рис. 4. Схема работы StorEdge Performance Suite |
