Класс 10Base5 (Thick Ethernet)


Класс 10Base5, который также иногда называют «толстым Ethernet», — это один из наиболее старых стандартов локальных сетей. Сегодня уже очень трудно отыскать в продаже оборудование этого типа, тем более трудно найти действующую сеть, работающую с данным типом устройств.

Сети стандарта 10Base5 использовали топологию «общая шина» и создавались на основе коаксиального кабеля с волновым сопротивлением 50 Ом и пропускной способностью 10 Мбит/с. Общая шина локальной сети ограничивалась с обеих сторон терминаторами, однако помимо Т-коннекторов в подобных системах использовались специальные устройства, получившие общее название «трансиверы», которое произошло от совмещения английских понятий transmitter (передатчик) и receiver (приемник). Собственно, трансиверы являлись приемниками и передатчиками данных между работающими в сети компьютерами и самой сетью (рис. 3.3). Помимо функций собственно приемника-передатчика информации, трансиверы обеспечивали надежную электроизоляцию работающих в сети компьютеров, а также выполняли функции устройства, снижающего уровень посторонних электростатических помех. Максимальная длина коаксиального кабеля, протянутого между трансивером и сетевым адаптером компьютера (трансиверного кабеля) в таких сетях может достигать 25 м, максимальная длина одного сегмента сети (отрезка сети между двумя терминаторами) — 500 м, а минимальное расстояние между точками подключения — 2,5 м. Всего в одном сегменте сети 10Base5 может работать не более 100 компьютеров, при этом количество совместно работающих сегментов сети не должно превышать пяти.

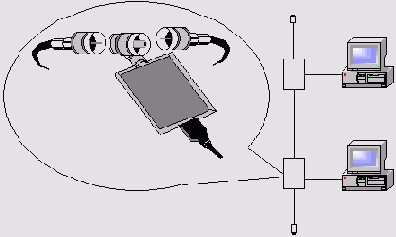

Рис. 3.3. Конфигурация локальной сети класса 10Base5
